一、產品概述及執行標準

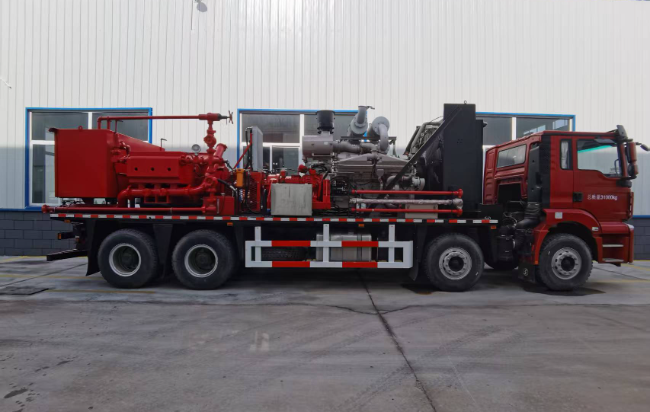

1、設備描敘：1400 型三缸壓裂泵車是一款集高效動力、先進控制與可靠性能于一體的專業壓裂設備。它以重型卡車為載體，搭載臥式三缸高壓柱塞泵，由車臺柴油機通過液力變速器驅動，可在遠控箱或儀表車遠程操作，具備高度自動化與安全可靠性。配備自動超壓保護裝置，施工時操作人員能在遠控端設定安全壓力上限，一旦實際排出壓力超限時，車臺柴油機自動進入怠速狀態，待超壓保護復位后，柱塞泵可快速重啟。
2、主要用途：該泵車主要應用于油氣田深井、中深井、淺井壓裂作業，還可用于水力噴砂、煤礦高壓水力采煤、船舶高壓水力除銹等領域，支持單機與聯機作業。其主要由載車底盤（陜汽德龍 X5000 定制款）、車臺柴油機、液體加熱器、液力變速器、傳動軸、剎車裝置及硅油減震器、1400 型三缸壓裂泵、潤滑系統、氣路系統、液壓系統、儀表控制系統、高壓排出管匯、低壓吸入管匯、活動彎頭、照明系統等構成。

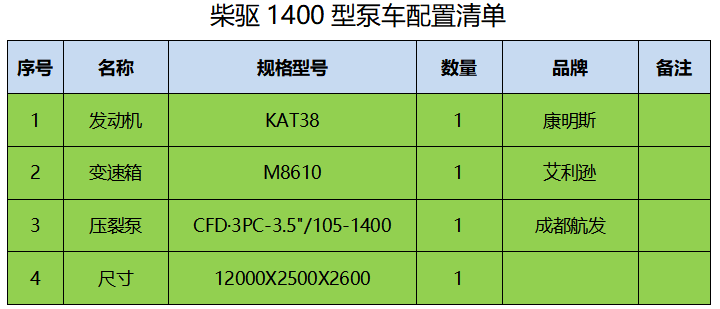

3、泵車基本配置：陜汽德龍 X5000 底盤配康明斯 QSL9 發動機、法士特變速箱及定制輪胎、油箱。車臺康明斯 KTA38-G5 柴油機配艾利遜變速器、加強型傳動軸及剎車、減震裝置。1400 型三缸柱塞泵配 Inconel 625 高壓管匯、低壓吸入系統。含潤滑、氣路、液壓、加熱輔助系統。西門子 PLC 控制系統加雙重安全保護，附工具箱、標牌、混砂及離心泵組件。
4、執行標準：1400 型三缸壓裂泵車嚴格遵循 SY/T5211 - 2009《成套壓裂設備》相關標準進行生產與裝配，確保產品質量與性能達到行業規范要求。
二、整機性能參數
序號 | 參數 | 數值 |
1 | 最高工作壓力（Mpa） | 120（4〞柱塞） |
2 | 最大排量（L/min） | 2800（4〞柱塞） |
3 | 外形尺寸（長 × 寬 × 高） | 10800×2500×3850 |
4 | 整機重量 | ≤35000 |
三、主要部件技術參數
（一）載車底盤 陜汽德龍 X5000（8×4）型汽車底盤（陜汽戰略合作定制款）
1、型號：陜汽德龍 X5000（陜汽戰略合作定制款）/8×4
2、發動機型號：康明斯 QSL9
3、功率：500 馬力（368kW）/（1900r/min）
4、軸距：4500 + 1350
5、驅動形式：8×4
6、最大扭矩：2000N.m
7、變速箱：法士特 12JSD220TA（陜汽合作定制款）
8、取力器：帶兩個取力器，與發動機匹配
9、車輛最大速度：80km/h
10、車輛最大爬坡度：≥25％
11、最小離地間隙：350mm
12、最小轉彎半徑：≤25m
13、接近角：28°
14、離去角：25°
15、輪胎：12.00R22.5 陜汽定制全鋼工程胎
16、駕駛室：顏色按定制要求
17、燃油箱：配置兩個 500L 油箱，安裝在大梁左側靠近前橋，在油箱底部采用內徑為 20mm 的膠管連通
18、底盤車要求：①沙漠空濾；②內置空調；③雙油箱；④標準臥鋪；⑤中長半高頂駕駛室；⑥定制取力器
（二）車臺柴油機
1、啟動方式：液壓啟動，確保柴油機在任何工況下穩定可靠啟動，液壓啟動系統動力源自底盤取力器。
2、油門控制：電控
3、進口康明斯：KTA38 - G5（適配型）
4、額定功率：1750hp/（1800r/min）
5、最大扭矩：5500 - 5800N.m/（1400r/min）
（三）液力變速器
1、型號：艾利遜 3000P（陜汽合作定制款）
2、最大輸入功率 (kW)：800
3、最高轉速 (r/min)：2000
4、最大扭矩 (N.m)：5600
5、換檔方式：電控換檔
6、傳動比：N 檔，1 檔 = 3.50，2 檔 = 2.50，3 檔 = 2.00，4 檔 = 1.60，5 檔 = 1.35，6 檔 = 1.10，7 檔 = 1.00，8 檔 = 0.85
（四）傳動軸、剎車裝置及硅油減震器
1、傳動軸：2500FF 陜汽專用加強型傳動軸（壁厚 15mm，帶護罩），連接液力變速器和三缸壓裂泵。傳動軸護罩可拆卸，方便操作手在檢修泵液力端時轉動傳動軸。
2、剎車裝置：變速器與傳動軸連接處設剎車裝置，柴油機運轉且變速器空檔時，防止輸出軸帶動泵運轉。超壓保護觸發后，剎車裝置自動啟動，采用電控氣動控制。
3、硅油減震器：在傳動軸總成與柱塞泵輸入法蘭間安裝粘滯阻力硅油減震器，保護柴油機和液力變速器免受柱塞泵工作振動影響。
（五）壓裂泵
1400 型三缸柱塞泵（4 寸柱塞）為往復式、容積式、臥式單作用泵，額定最大制動功率適配 1400 型需求，沖程長度 254mm，柱塞直徑可按需選擇，滿足不同壓力與排量要求。 主要技術參數：
1、額定制動功率（kW）：適配 1400 型需求
2、沖程：254
3、最大連桿負荷（kN）：適配設計
4、齒輪速比：適配設計
5、柱塞直徑：101.6（4〞）
6、總長：適配整車布局
7、總寬：適配整車布局
8、總高：適配整車布局
9、總質量：適配設計
